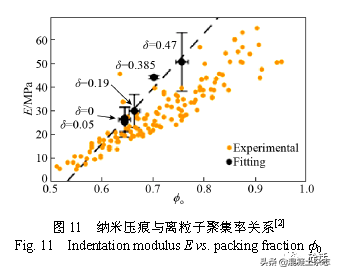

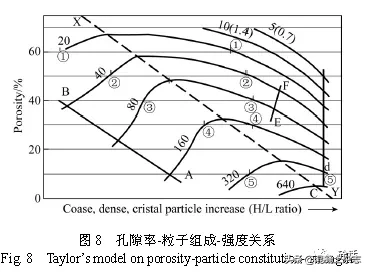

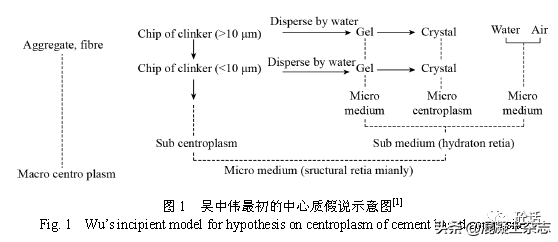

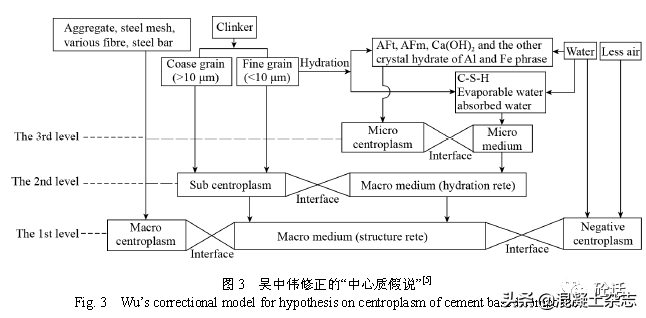

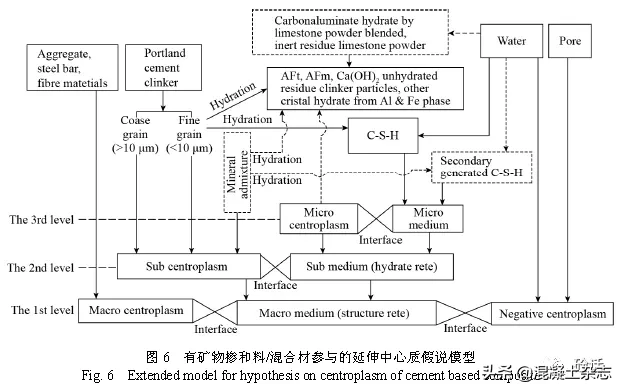

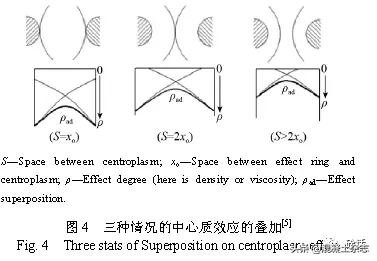

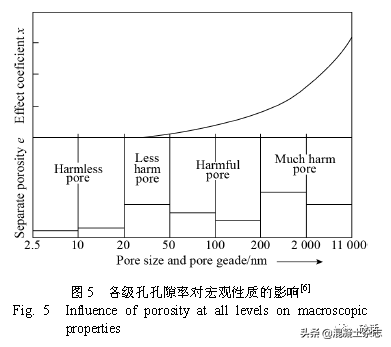

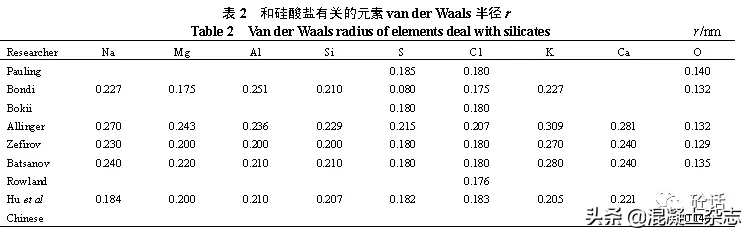

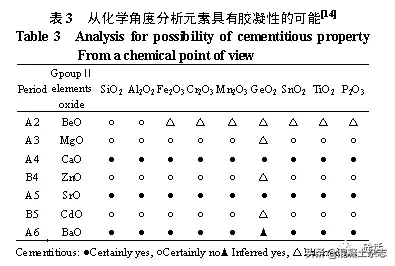

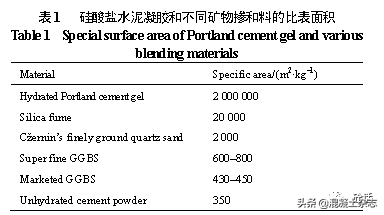

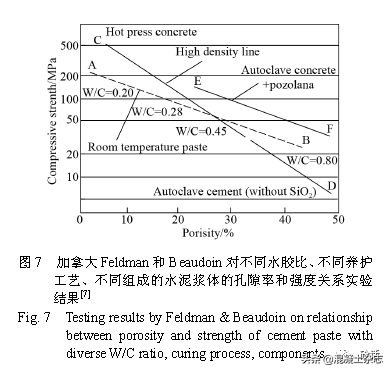

「砼 · 學術」廉慧珍:解讀吳中偉“水泥基復合材料的中心質假說”一種新的學術理念或者科學思想的出現,常常得不到認可,更難見有人提出問題進行討論,例如美籍奧地利人、理論生物學家L.V.貝塔朗菲(LudwigVon Bertalanffy)在1932年發表“抗體系統論”,提出了系統論的思想。但是直到1945年才得到學術界的重視,而在1968年貝塔朗菲發表《一般系統理論基礎、發展和應用》(《General System Theory;Foundations,Development,Applications》)的專著后,才確立了系統論的學術地位。 同理,吳中偉在近60 年前就提出的“水泥基復合材料中心質假說”(以下簡稱“中心質假說”,在當時是很超前的,是應當記入水泥混凝土發展史的。但是也并未得到重視和傳播。其主要原因是當時作為后輩的我們感悟不夠,沒有深刻的理解。直到2012年10月12日MIT混凝土持續性中心(Concrete Sustanibility Hub)的科學家們?cè)诿绹?guó)《物理學通報》發表了一篇論文題為:Nanostructure and Nanomechanics of Cement:Polydisperse ColloidalPacking(水泥的納米結構和納米力學:多分散性的凝膠集聚體),才引起我們的對比分析。通過對比分析,感到吳先生60年前提出的“中心質假說”確實很超前。MIT學者的論文所述研究最多是采取現代技術,對吳先生“中心質假說”和之后H. F. W. Taylor關于孔隙率-顆粒組成等強度關系模型是一種側面實證,但其中所述“發現”的結論并不很先進。 上述MIT 學者的研究為“水泥是如何使混凝土具有強度的”。其研究的主要內容是用Monte Carlo法建立3.0~3.5 nm顆粒不同聚集體的模型,得到不同顆粒組成聚集體的納米壓痕模量與聚集率的關系,以及聚集率與多分散度的關系,得出的結論是:1)證明“C-S-H”(水化硅酸鈣)單元在原子尺度上內部分子結構是幾何無序排列的,并非以前所認為的晶體結構;2)證明“C-S-H粒子以任意尺寸形成,并非均一的球形,而這種納米尺度單元的尺寸多樣性,導致一種致密的、無序團聚的粒子群,形成較強的膠凝材料漿體;3)證明“混凝土強度的來源就是水泥中多樣性納米尺寸粒子優化的聚集密度。”分析這三條結論可見,第1條所述是早已被公認的事實:硅酸鹽水泥主要的水化物C-S-H凝膠為近程有序、遠程無序的非晶態固體;第2條所述“多樣性納米尺寸粒子優化的聚集體”,實際上是吳中偉“中心質假說”中水泥基材料的第3層微結構中的“微介質”;第3條混凝土強度由上述水化物粒子的聚集密度所決定,也就是說與粒子之間距離有關,表明水化物聚集的動力主要是vander Waals力;也就可說明我們長久以來所認識的重要規律:常用強度等級的混凝土,在其它條件相同的情況下,水灰比是決定其強度的主要因素。 MIT混凝土持續性中心的這項成果可用做吳中偉“中心質假說”的補充和解釋。此外,H. F. W. Taylor 1977年發表的關于水泥基材料中孔隙率–固體粒子–強度關系的模型雖然可以用以對“中心質假說”中第2層次微結構的解釋?zhuān)聦?shí)證明其可以擴大到第1層次。聯系對這3個層次進行深層次的分析解讀,可以更好地理解“中心質假說”對現代混凝土技術研究與工程應用的意義。 1 吳中偉的中心質假說 1.1 中心質假說的依據和初次模型 按系統論觀點,混凝土從微觀(原子尺度,10–1 nm量級)、細觀(過去曾叫做亞微觀,粒子尺度,102 nm~1 nm量級)、粗觀(混凝土集料尺度,毫米以上肉眼可見量級)直到宏觀(構件尺度,厘米以上量級)等不同尺度的系統之間、每層系統中各組成部分之間都是相互聯系、相互作用的;每層系統的每一組成部分也都是一個子系統,其相互間也是相互聯系、相互作用的。脫離混凝土,單獨研究水泥水化機理的時代,確實對混凝土的應用有過重要的指導意義,但是以外加劑廣泛使用為特征的現代混凝土比傳統的混凝土有了很大的變化,把水泥放在混凝土中聯系起來的研究才符合現代系統學理論和混凝土的實際!盎瘜W(xué)組成通過結構決定物質的性質”是系統的性質之一。 吳先生1959年初次發表的中心質假說模型如圖1所示。 圖1所示模型是從粗觀尺度上的石棉水泥、鋼絲網水泥船和玻璃纖維增強水泥得到的啟發,延伸到其以下各不同尺度。 此前有關水泥水化機理的研究,主要孤立地關注于水泥水化產物的化學組成及其本身性質,卻忽視各組成之間相互影響和相互作用的內在聯系;主要運用線性思維研究各組成的共同作用;片面地看待和追求組成的“活性”!爸行馁|(zhì)假說”遵循“化學組成通過結構決定物質的性質”這一系統論的規律,首次對水泥混凝土這種高度復雜體系內部各層次各組成之間的關系給予辯證的解釋。其中對次介質中“微中心質”的描述主要是接受了當時著名的蘇聯學者如Лебендер、Стлеркоф、Михайроф認為“水泥水化后生成晶體而連生的結構決定水泥強度”的觀點。本文前言中所述現在的MIT研究者們認為他們“發現了C-S-H并非以前所認為的晶體結構”,其所針對的即上述觀點。然而,在西方國家,“C-S-H已被正確地描述為實際上是無定形的材料。把它設想為具有高于實際存在的結晶程度是錯誤的! 圖2為T(mén)aylor在1980年來華講座引用的Mathe1972年所做水泥漿體與阿利特(硅酸三鈣固溶體)漿體XRD譜的局部。試樣水灰比為0.65,齡期為1a。為了和C-S-H做對比,只顯示Ca(OH)2 衍射3個特征強峰中的主強峰(d=0.263nm)和第3強峰(d=0.311nm)、第4強峰(d=0.182nm),而未顯示第2強峰強峰(d=0.489nm)和2θ<25o的其他特征峰;而且為了能看見C-S-H的弱峰,未顯示出遠遠超過圖2 中顯示的Ca(OH)2峰的全高度。在圖2中就阿利特來說,反應已完全;只占全部水化物25%的Ca(OH)2對X射線的衍射峰很強,表明有很高的結晶度;C-S-H的則很弱,有很寬的彌散區;和Ca(OH)相比,與本底的波動很難區分。水泥試樣的亦如此。 1.2 修正的中心質假說模型 根據以上觀點,吳中偉修正了他的“中心質假說”如圖3 所示。 該模型修正之處主要有二:其一,初次模型的主要根據是蘇聯學者“水化硬化的水泥漿體中晶體結構決定強度”的觀點,把“凝膠轉化成的晶體”稱做微中心質。認為水泥的硬化是由凝膠向晶體轉化并發展而致密的結果。修正后的微中心質為除C-S-H凝膠外的結晶態水化物。其二,原來把水和空氣列入微介質中,修訂后,將孔(含空氣和水)稱做負中心質。至此,“中心質假說”就較完善地具有了以下創新點: 1.3 創新點 1.3.1 用系統論思維分析混凝土體系 中心質假說的提出,是用來說明混凝土的組成和結構。混凝土作為一種復合材料,是各級分散相分散在各級連續相中所得到的集合體。修正后的中心質假說將分散相命名為中心質,將連續相命名為介質,又將中心質與介質各分為大、次、微三個層次,因此分散相有大中心質、次中心質、負中心質;相應地分別分散在大介質、次介質和微介質中。每一層次的介質都包含下一層次的中心質和介質,各層中心質和微介質之間都存著相互影響和作用的界面。 1.3.2 提出中心質效應和效應圈的概念 改變傳統上把界面看成只是對混凝土不利缺陷的觀點,提出中心質效應和效應圈的概念。中心質的效應發生在各層次中心質和介質之間的界面。凡是中心質和周?chē)橘|(zhì)所發生的吸附、化合、粘結、稠化、強化等一切化學、物理、物理化學效應,均稱為中心質效應,可以用宏觀性質(如強度、密度、滲透性、黏度等)表示。中心質效應受中心質和介質的影響,而中心質和介質又各自受條件和環境的影響,并依時間而變化。相鄰各中心質效應范圍(效應圈)會因重疊而造成效應的疊加。以大中心質(如混凝土骨料)為例進行分析,見圖4。 圖4以3種情況加以說明:當中心質間距離S大而有效效應圈半徑xo小(S>2xo)時,不發生效應的疊加,勻質性最差;如果效應范圍大而中心質間距小(S=2xo),則效應疊加,總效應提高,整體勻質性和物理力學性質也會相應提高,效應圈和中心質間距重合(S=xo)時,效應最高,勻質性最好。均勻性對混凝土質量的重要是十分值得強調的,它決定著各種材料的使用效果、可靠性和經濟性。當不考慮泵送工藝時,可以找到使效應最高的骨料含量;對于高流態的泵送混凝土,因骨料處于懸浮狀態,S>2xo,則基本上不存在這種效應。 1.3.3 將孔縫也稱做負中心質,提出可以量化和計算的模型“負”是因?yàn)榭卓p雖非實體,但在混凝土微結構中是一種分散相,對整體性質也會有利、弊的作用和影響,不同孔徑、不同形狀、不同狀態(開口還是封閉)等的孔作用和影響是不同的。對孔結構的深入研究證明,水泥石和混凝土中的孔既有負作用也有正作用,甚至有些孔沒有負作用,有些孔的正作用十分顯著?撞粌H是混凝土必然的組分.而且是一種必需的組分。之所以必然,是因?yàn)樗嗨瘯r(shí)產生凝縮,即水泥水化物的體積小于反應物(水泥+水)原始的體積。凝縮在凝結前造成整體體積的減小,凝結后則形成毛細孔;之所以必須,是因?yàn)樗嗟乃仨氂卸嘤谏伤锵牡乃,孔縫的存在正是為水泥的持續水化提供水源和供水渠道以及水化物的生長的空間。因此在材料學的分類中,混凝土在本質上,不管有多么高的密實度,都屬于多孔材料。 研究和認識孔結構與體系性質的關系,可以調整和利用孔結構,減少其不利影響,增加其有利作用。例如,水在水泥漿體中孔徑小于0.1 nm的孔在–100℃以下才會結冰;孔的尺寸小于某—限度時,強度就不會因孔隙率的增加而降低,則比強度(強度與表觀密度的比值)會提高;一定尺寸與分布的封閉孔對水泥石、混凝土的某些性能(如抗凍性、抗?jié)B性)有益,而且還可以提高抗拉強度與抗壓強度的比值;因此可以調整孔結構來達到某種所要求的性能,并可以用孔的網絡結構來改善水泥漿體和混凝土材料性能(例如用聚合物浸漬)。 孔對水泥漿體的負作用已為人們所熟知.并且很早就根據孔隙率與強度的關系,提出過各種強度公式,水泥、混凝土的強度隨孔隙率的增加而降低。但是更多的研究證明,孔隙率并非影響強度的唯一因素。在很多情況下,孔尺寸的級配表現出更為重要的影響,而孔形與孔的排列方向在不同作用方向的荷裁下也使混凝土表現出不同的承裁能力。例如當孔隙率相同時,平均孔徑小的強度高,而孔徑小于某種限度時,則對強度無影響;各種尺度的孔對強度降低的影響不同;混凝土的表觀密度則只與孔隙率有關。與其他性能的關系.也存在一定的規律。 吳中偉在中心質假說中提出各孔級的分孔隙率ei及其影響因素xi兩個概念,繪制出孔隙率–孔級和影響系數–孔級的關系曲線(見圖5所示),并提出得到輕質高強混凝土的數學模型: Σei·xi=min(各級分孔隙率與影響系數乘積之和最小) 則c=max(強度最高)Σei=max(各級分孔隙率之和最大) 則ρ=min(表觀密度最小)同時滿足二式時,則可以得到最優物理力學性質的輕質硬化體。例如輕質高強,或輕質低滲透混凝土。 1.4 用中心質假說解釋混合材在水泥水化及微結構形成中的作用 圖6 為有礦物摻和料/混合材參與的延伸中心質假說模型。 圖6表明,摻入的礦物摻和料顆粒取代一部分熟料作為次中心質,伴隨次中心質中的未水化熟料顆粒的持續水化,活性摻和料次生水化物又可補充納米級的微中心質和微介質,使聚集密度不斷增大。 混凝土的各級中心質和介質的發展和相互間作用的效應都很重要。如果脫離混凝土,水泥漿體完全水化生成凝膠,將無任何工程意義。本文前言中所述MIT的研究和理念與此一致。 2 H.F.W.Taylor的孔隙率-顆粒組成關系的等強度曲線模型對中心質說的佐證和補充 2.1 Feldman-Beaudoin 實驗的結果 1976 年加拿大建筑科學研究院的R. Feldman 和J. Beaudoin 以孔隙率橫座標,抗壓強度的對數為縱座標作圖(圖7)。 圖7中的AB線是室溫下不同水灰比的水泥漿體水化曲線。左端水灰比很低,大約為0.2;右端水灰比很高,大約為0.8。很明顯,高水灰比的孔隙率大,從而強度低。但是未必強度只決定于孔隙率,還決定于孔徑分布,也可說是顆粒分布。CD線被稱為高密度線,指的是顆粒具有高的真密度,與結晶度以及顆粒尺寸有關。CD線的右下角是經壓蒸不含SiO2的水泥漿體數據,主要由像α-C2S水化物這樣尺寸較大,真密度也較大的晶體所構成。其強度比常溫養護的水泥漿體的強度低。 CD線的左上角的數據來自D.Roy的熱壓水泥。與右下角相似,這也是由較大的顆粒構成,其中包括未反應完的熟料和晶體水化產物,但孔隙率卻非常低。在很低孔隙率的情況下,這種高密度、大晶體物質的強度高于常溫養護的水泥漿體的強度。Feldman和Beaudoin這樣解釋他們的結果:為了得到高強度,需要2個條件:第一,顆粒本身強度要高,第二,顆粒很堅固地結合在一起。如果顆粒過大,則強度會低,因?yàn)檎辰游锖苌;如果顆粒過小,強度也不會高,但比前面的要好些。因此,對高孔隙率的情況,將顆粒結合在一起是重要問題,要得到高強度就需要細顆粒,而往往這是低密度的無定形顆粒;低孔隙率下顆?康煤芙,則使物質結合在一起的問題不是很重要,顆粒本身的強度更重要,要得到高強度只需要用高密度的大晶體。因此Feldman和Beaudoin猜想,對于任何孔隙率。都可以有這兩種顆粒的最佳配合,隨著孔隙率的增加,就需要增加低密度的多晶顆粒數量。通常制造壓蒸產品時,要摻摻和料,例如用水泥通常加某種活性二氧化硅。曲線EF為摻有火山灰質物質的壓蒸水泥,如粉煤灰。這時所得強度高于用水泥漿體AB或高密度物質CD所能達到的強度。已接近達到這兩類顆粒和孔隙率的最佳配合。 2.2 換一種處理數據方法的效果 世界著名水泥化學家、英國蘇格蘭阿伯丁大學化學系教授H. F. W. Taylor根據R. Feldman和J. Beaudoin的試驗結果和猜想做成“孔隙率-粒子級配-強度關系”的模型如圖8所示。 圖8所示為一組等強度曲線,橫坐標“粗大、致密和結晶物質所占比例”自左至右增加,只有定性而無定量,為方便量化與分析,現設為H粒子(Hard grain)/L粒子(Lightgrain),縱坐標為孔隙率。圖8中AB、CD和EF各線與圖7中的相對應;按Taylor所說,可以把水泥漿體看成微晶混凝土來分析。 由圖8可以看出: 1) 混凝土達到相同強度,會有不同孔隙率和固體顆粒大小的組合:顆粒組成相同時,強度隨孔隙率的增大而下降; 2) 中間向右下方傾斜的虛線XY為一定強度下孔隙率極大值的連線,該連線與等強度曲線的交點即達到該強度時最大孔隙率對應的H/L比例。該值隨孔隙率的下降和強度的提高而向右下方呈線性變化;表明孔隙率越低的高強混凝土所需H粒子越多;當孔隙率相同時,強度隨H/L比例增大而增高,直到超過XY,則強度開始下降到再一次達到與起始等強度曲線相交,H/L比例再繼續增加時,強度則隨之下降; 3) H/L比例值在一定孔隙率橫坐標與等強度曲線相交的兩點之間的變動范圍,為可使該孔隙率下的強度不低于該所相交的等強度曲線上的強度范圍,例如在圖示①—①之間的范圍內強度始終高于20MPa,每一孔隙率下達到相同強度都有其所對應的○—○之間的距離,即H/L比例的范圍。依此類推,在此二點之外,則無論H/L比例增大還是減小,強度都會下降; 4) 在常規的制作工藝下,該等強度曲線隨強度的增高而彎曲度增大,表明顆粒度對空隙率敏感性的提高;當強度超過160 MPa以后等強度曲線彎曲度減小,表明顆粒度對空隙率敏感性下降;而孔隙率很低的高強所需要的顆粒則基本上都是粗大、致密的晶體物質,例如CD線所代表的壓蒸混凝土,其主要水化物是硬硅鈣石和托勃莫來石; 5) CD線表明,壓蒸混凝土中化學鍵增多,而水泥未水化的顆粒很多,H/L級配已不再重要,一定組成的漿體,其強度主要取決于孔隙率。 6) EF 線是摻入粉煤灰后壓蒸的結果,由于引入較大H/L比的顆粒,在孔隙率約35%~59%之間,各相同孔隙率對應的強度均比AB和CD的得到 提高。 該模型(以下簡稱Taylor等強度曲線)也定性地表明,水泥水化程度和C-S-H凝膠數量并非水泥性質的唯一因素,可解釋為什么水膠比很低的高強混凝土,水泥水化程度很低(水膠比0.2 以下),但可以得到很高的抗壓強度,例如西雅圖雙聯廣場,水膠比低于0.23,90d抗壓強度達到133MPa (28抗壓強度113MPa)。 重要的是不同固體顆粒和孔隙率各自組成的級配及其相互間的關系,和吳中偉的中心質假說一起,可謂同時代的經典之作,對水泥基材料的研究和技術發展具有重要指導意義。 3 對效應來源的分析和理解 3.1 水泥漿體微結構和主要作用力 曾經聽錢學森說過:固體物質磨細到一定程度后,本身就是結構。所謂結構就是由相互聯系、相互作用的各部分或單元搭配組成具有一定性質或功能的整體,其本身就形成結構。T. C. Powers曾介紹奧地利學者Cžernin的實驗:1) 100g的粗石英砂和20g的水的混合物并無強度;2)當將石英砂磨至“水泥的細度”時,同樣的配比表現了某些強度;3)當將石英砂磨細到比表面積達2000m2/kg時,擠壓成型的園柱體能承受10kg以上的荷載。 這是因?yàn)榻M成固體物質內部原子間的引力平均到周?chē)佣胶,而在裸露的表面則都會有不飽和的能量場而存在吸附力,比表面積越大,顆粒間vander Waals半徑越小,吸附力越大。這種吸引力就是van der Waals力。van der Waals力是兩原子間的作用力。當原子間的距離縮小時,引力和斥力都隨之增大。該作用力和原子半徑r 有關,引力∝1/r6,斥力∝1/r12,在一定范圍內,合力大于0,引力主導;當距離減小達一定程度時,引力和斥力平衡,合力為0;距離進一步再減小,斥力就主導。合力為0的間距do稱為van der Waals 半徑。當而原子相同時,do=2r。 “水化水泥大部分是膠體,并且在構成膠體部分的全部分子數中?赡苡1/2~1/3是暴露在表面的。從原子的尺度來看,顆粒的表面,也就是空隙的邊界,都是振動著的原子的過渡帶,因此表面這一名詞,在這里的應用并不包含傳統的幾何概念。所謂邊界,既不是尖銳,光滑的,也不是靜止的。”固體顆粒比表面積越大,相互間距離越是靠近。粒子尺寸越小,其間的吸引力越大;當粒子間距小于van der Waals半徑時,產生斥力,粒子間距越小,斥力越大。 對比一下硬化水泥漿體中各粒子的比表面積(表1)。 比表面積比水泥凝膠的小3個數量級的非活性石英砂粉經擠壓成型后也能承受10kg以上的荷載,即形成一種聚集整體的結構。將其以一定量摻入水泥后,二者顆粒之間自然會產生相互吸引的van der Waals力,和凝膠很好地聚集成整體。表中所有可作為水泥漿體材料的物質,活性的和非活性的,可因不同比表面積的差別與各自顆粒的分布,都能作為第Ⅱ?qū)哟魏偷冖髮哟蔚闹行馁|(zhì),并生成次生凝膠增加微介質。水泥凝膠巨大的比表面積足以容納某些活性細摻和料和大摻量的礦物摻和料。正像MI的研究者們所希望的“這種理解能使材料科學家與工程師們?cè)诜肿铀缴细淖僀-S-H粒子,以發展減少環境足跡的、更強、更耐久的混凝土! 從表2可見,所有和硅酸鹽有關系的元素vander Waals半徑,絕大多數都不超過0.25 nm,而在上述水泥漿體中各粒子比表面積來看,即使比表面積達到2×106 m2/kg 的凝膠粒子(單個粒子尺度為100 nm~1 nm量級),遠遠大于這些元素的van der Waals半徑。也就是說,在水泥中引入按當前粉磨能力所能達到多么細的顆粒都會增大內聚力,而不會產生相斥的力。 3.2 影響膠凝物質膠凝性因素的分析 研究機理的目的是掌握影響宏觀性質和行為的因素,以便不斷取得技術的進步。對硅酸鹽水泥水化機理,很長時期采用硅酸鹽水泥熟料純的單礦物(主要是C3S和C3A)進行研究,盡管至今對原子尺度上的微結構仍不清楚,而已有研究的觀點卻一直在定性地指導著工程技術的應用。然而,混凝土的微結構在實際工程中的形成所依賴的環境和時間是不確定的,使得“在C-S-H聚集體的細觀上對這種材料所知甚微”。例如水泥科學家們?yōu)榱私夤杷徕}水化物產生強度的原因,曾致力于C-S-H中[SiO]4結合度(conectivity,每個硅氧四面體所結合的四面體數)的研究。猜想結合度隨水化齡期而增大,強度也越高,但是結果卻令人失望:其間沒有相關性。MIT混凝土持續性中心的研究者們的研究盡管還存在一些不足之處,而畢竟在客觀上是對吳中偉的中心質假說和Taylor的不同尺度粒子與孔隙率組合與混凝土強度關系模型的一種佐證。 ① 前述MIT混凝土持續性中心的論文作者們認為,“多分散性和粒子尺寸組合決定內聚力”用蒙特卡洛模擬法建立粒徑3~3.5 nm顆粒的不同聚集模型,以其聚集密度(packing density)和用納米壓痕法計算的壓痕模量與聚集率(packing fraction)建立關系,見圖9和圖10。 “闡明C-S-H單元在原子尺度上內部分子結構的幾何無序排列,證明這種材料并非以前所認為的晶體結構。”“在新的工作中,研究者發現,C-S-H粒子本身也有無序性。粒子是以任意尺寸形成的,并非均一的球形,而這種納米尺度單元的尺寸多樣性,導致一種致密的、無序團聚的粒子群,其所形成的是較強的膠凝材料漿體! 證明了“混凝土強度的來源就是水泥中多樣性納米尺寸粒子優化的聚集密度”。圖9 為該模擬的試樣示意。圖10為聚集率和多分散度的關系。聚集率 ,多分散度以平均粒徑表示,單粒徑顆粒聚集時的分散度為0。實驗中的初始值取單粒級顆粒體系隨機裝填聚集率為0.64。可見聚集率隨多分散度的增大而呈非線性增大。 圖11 為納米壓痕和聚集率的關系。 由圖11可見,聚集率越大,即聚集密度越大;分散度也越大,即顆粒尺寸多樣性也越大,則納米壓痕模量也越大 ,即強度也越高。但是從實驗值來看,離散性也越大。這符合高強混凝土強度離散型較大的規律。 ②從微中心質和微介質的層次來看,根據S.Daimond用放大80000倍的掃描電子顯微鏡觀察,水化水泥中的等大粒子C-S-H尺寸在100 nm數量級,各種尺寸緊密聚集在一起形成凝膠體,粒子互相之間產生很大的吸引力,把不同尺寸、結晶度和不同硬度的其它粒子膠結在一起,組成具有強度的整體,這應當就是硅酸鹽水泥膠凝性的本質。影響膠凝性的因素主要是凝膠粒子的聚集密度;影響凝膠粒子聚集密度的因素和漿體的水灰比(孔結構和密實度)有關,和不同尺寸粒子的級配有關,和成型工藝有關。 ③由以上分析,“化學組成通過結構決定物質的性質”,從水泥基復合材料的微結構研究水泥的水化機理是研究方法的進步,而化學組成仍是基礎。從化學的觀點來看,當離子半徑大于0.1031nm時,該元素的化合物就可具有膠凝性,硅、鐵、鉻、錳等鹽類的化合物,當堿率大于1時才有膠凝性。按周期律推斷,并經實驗檢驗,第二族元素氧化物形成的鹽類的膠凝性質如表3所示。 從表3可見,偶數類堿土金屬氧化物可形成有膠凝性的鹽,而奇數類堿土金屬氧化物所形成的鹽無膠凝性。但是只有當離子半徑較大時才能在高溫下形成具有活性的配位數,所以,Be的酸性氧化物不具有膠凝性,Ca,Sr、Ba的硅酸鹽、鋁酸鹽、鐵酸鹽、磷酸鹽都具有很好的膠凝性。這也就是說,對那些“任何不具備化學活性的物質磨細后都能充當大摻量礦物摻和料”的觀點是有必要質疑的。 4 需要進一步研究的問題 1) 按中心質假說的負中心質效應觀點,孔隙率不足以說明一切,相同孔隙率下,不同尺寸孔隙的級配、孔的幾何形狀、狀態(開放或封閉)、孔在空間分布的勻質性等都會影響宏觀行為。而該模型對孔和固體粒子的關系只考慮孔隙率,是將孔隙率納入孔結構中?還是增加孔隙率之外的孔隙特征作為第三個坐標?如何特征化以量化包括孔隙率和多項孔特征的孔結構?現有測孔的各種技術均存在其局限性,距離完整的孔結構研究尚距離很遠。至今尚無對Taylor等強度曲線的縱坐標做孔結構的定量研究。 2) 1989年我在國家建材行業科學技術基金項目“水泥漿體微結構與宏觀行為關系的研究及定量分析“的研究中”在吳中偉指導下,將Taylor等強度模型現有橫坐標設為H粒子/L粒子進行量化的檢測與研究,對橫坐標進行了初步的量化,研究中曾解決水泥硬化漿體對X-射線衍射的困難:其一,由國家建材院水泥研究所物理室楊人和協作,對無法取得純晶體的AFt,參與研究的國家建材院楊人和用改進的Ruland 法計算出其X 射線衍射定量分析所需的k值;其二對同樣無法取得純晶體試樣的斜發沸石,用陽離子交換的化學分析方法進行了定量;其三是用清華大學工程物理系教授陶坤開發的分峰軟件分辨出在2θ=30左右CaCO3、C3S、C2S等重疊的衍射峰。所得2000多組數據回歸得到總體規律符合Taylor等強度曲線的關系,但離散度很大,需要研究改進試驗方法,取得更大量數據支持。而且,仍未能將孔隙率進一步改為孔結構。尚需研究如何進行孔結構的特征化和量化,以建立合理的孔結構模型。 3) 對吳中偉“中心質效應”進一步發展需要研究的問題為: a) 中心質效應圈的范圍xo和中心質距離s如何確定? b) 關于負中心質效應,孔徑分布(孔級配)的劃分及其影響系數如何確定?劃分有害程度的根據是什么?將50~200 nm定為“有害孔”是否合適?趙福?提出的問題:不同層次“中心質-介質”聚集體結構是否有自相似性?不同層次“中心質-介質”聚集體結構性質隨時間變化的規律如何?和水化進程的關系如何?如何影響粗觀層次的行為? c) Taylor的“孔隙率-顆粒級配-強度”模型未提到界面問題,按“中心質效應假說”的觀點,各層次中心質效應的來源于界面;但是該等強度曲線所示規律卻未見與界面直接有關:如何特征化和量化界面結構及其與效應之間的關系? d) 混凝土生產的核心問題是拌和物配合比設計;炷涟韬臀锱浜媳茸钤缡前磸度要求設計,發展到20世紀90年代以來,按耐久性要求設計。隨著現代混凝土的發展,按施工性進行混凝土拌和物配合比設計成為趨勢。流變性能的研究也就日顯其重要性。徐永模認為,中心質假說也適合于對新拌混凝土流變行為的研究。圖5中心質效應的疊加的三種情況之外,還應有一種情況,即顆粒間距離小于效應圈(極限狀態為0)如圖12所示。在新拌混凝土中就會有這種情況:集料(大中心質)的移動會帶動大介質一起流動,不同尺寸和不同性質的中心質之間會有不同的效應。用中心質效應假說研究拌和物的流變性能,有望找到按流變性能優化混凝土拌和物配合比的新技術。 5 結論 1) 吳中偉早在60年前就按整體論的思維方法前位地提出“水泥基復合材料中心質假說”的物理模型; 2) R. Feldman and J. Beaudoinshiyan的實驗結果和H. F. W.T aylor根據其實驗數據提出的水泥基材料孔隙率-固體顆粒性質組成-強度關系的模型,在客觀上對“中心質假說”做了一種詮釋和佐證; 3) MIT混凝土持續性中心的學者們用現代技術對水泥如何賦予混凝土以強度進行了納米級的研究,實際上對第三層次中心質效應的來源提供了實驗和理論的解釋?zhuān)?/p> 4) 按照“中心質假說”,可以解釋礦物摻和料在混凝土中的作用。但是“化學組成通過結構決定物質的性質”,化學組成畢竟還是前提,因此并非任何工業廢棄料磨得很細是都可以隨便用的; 5) 吳先生的“中心質假說模型”以及Tailor的等強度模型和MIT關于多分散性納米顆粒聚集體模型在水泥基材料的研究上可以互通,但都還需要進一步深入研究,關鍵是要找到更有效的方法。但是并不妨礙我們發揮自己的想象力和提出問題。在繼續研究中不斷提出問題,再進行深層次的研究,可望得到接近于材料設計量化的模型。 |
